Обмен опытом в маршрутизации импедансных линий многослойных печатных плат


Обмен опытом в маршрутизации импедансных линий многослойных печатных плат

С быстрым развитием современной электроники устройства, такие как смартфоны, компьютеры и телевизоры с высоким разрешением, сильно зависят от сложного дизайна печатных плат для обеспечения высокоскоростной передачи данных. Ключевым элементом этого процесса является согласование импеданса, которое гарантирует надежную и стабильную передачу сигнала. В этой статье рассматриваются практические аспекты и лучшие практики маршрутизации линий с контролируемым импедансом, с акцентом на дифференциальные сигнальные линии, такие как используемые в USB-интерфейсах.

Важность контроля импеданса в проектировании печатных плат

В спецификациях протоколов USB дифференциальные пары сигналов, такие как (D+, D-), (TX+, TX-), (RX+, RX-), играют ключевую роль в передаче цифровых сигналов. Правильный контроль импеданса помогает:

  1. Обеспечивать стабильность передачи.
  2. Компенсировать внешние помехи общего режима.
  3. Подавлять электромагнитные помехи (EMI).

Для сохранения целостности сигнала WWPCB рекомендует строго придерживаться принципов прокладки дифференциальных сигналов.

Лучшие практики маршрутизации импедансных линий

1. Оптимизация расположения компонентов

  • Цель: Минимизировать расстояние между подключенными устройствами для сокращения длины дифференциальных линий.
  • Реализация: Размещайте устройства как можно ближе друг к другу и уменьшайте количество переходных отверстий (via).

2. Симметричная и параллельная прокладка

  • Убедитесь, что дифференциальные линии прокладываются параллельно и симметрично.
  • Избегайте острых углов (90°); используйте углы 45° или плавные дуги.
  • Соблюдайте расстояние между линиями не более 2W (где «W» — ширина линии).

3. Установка резисторов и конденсаторов

  • Компоненты должны располагаться в одну линию — горизонтально или вертикально.

4. Равная длина и расстояние

  • Поддерживайте равную длину и расстояние между дифференциальными линиями для предотвращения смещения времени и помех общего режима.
  • Компенсируйте несоответствие длин в парах, удерживая разницу в пределах 5 mils.

5. Компенсация длины

  • Устраняйте несоответствие длин там, где оно возникает. Неравная длина линий вызывает смещение времени и снижает качество сигнала.
  • Компенсация должна учитывать физический путь пары, минимизируя помехи и обеспечивая синхронизацию сигналов.

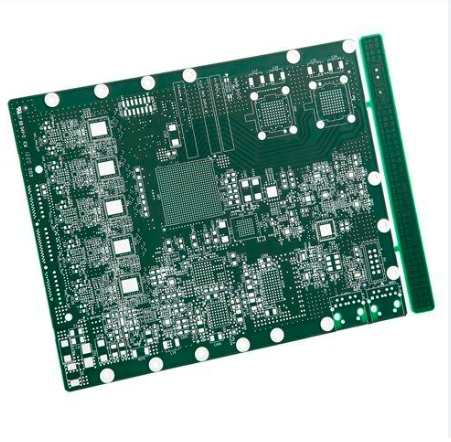

многослойных печатных плат

Параметры расчета импеданса

В WWPCB используется инструмент Polar Si9000 для расчетов импеданса. Основные параметры:

Параметр Описание Значение
H1 Толщина диэлектрика (между линией импеданса и опорным слоем) В соответствии с проектом
Er1 Диэлектрическая постоянная платы 4.2–4.6
W1 Ширина линии По спецификации
W2 Верхняя ширина линии (W1 минус 0.5 mil) Рассчитывается
S1 Расстояние между дифференциальными линиями В зависимости от дизайна
T1 Толщина меди (1oz = 1.4 mil) 1.4 mil
C1/C2/C3 Толщина зеленого лака (подложка/медь/подложка) По необходимости
CEr Диэлектрическая постоянная зеленого лака 3.5

Основные преимущества правильного контроля импеданса

  1. Повышение целостности сигнала: Точная маршрутизация минимизирует искажения и потери сигнала.
  2. Снижение EMI: Следование лучшим практикам подавляет нежелательные помехи.
  3. Улучшенная надежность: Правильная компенсация и контроль способствуют стабильной работе устройства.

Маршрутизация импедансных линий на многослойных печатных платах сочетает в себе искусство и науку. Соблюдение принципов сокращения длины линий, симметрии, равной длины и точной компенсации обеспечивает высокоскоростную передачу данных и надежную работу устройства. Используя такие инструменты, как Polar Si9000, и применяя передовые методы проектирования, инженеры могут эффективно решать задачи маршрутизации линий с контролируемым импедансом.
