// УСЛУГИ ПО ПРОЕКТИРОВАНИЮ ПЕЧАТНЫХ ПЛАТИндивидуальное обслуживание

Анализ требований к дизайну
51% пользователей смартфонов открыли для себя новую компанию или продукт.
Принципиальная схема конструкции
Перенесите свои SaaS-продукты на мобильные устройства. Компании используют профессиональные мобильные устройства.
Проектирование и анализ макета
Разработайте собственное мобильное приложение, чтобы преуспеть на мобильном рынке стоимостью более 100 долларов.

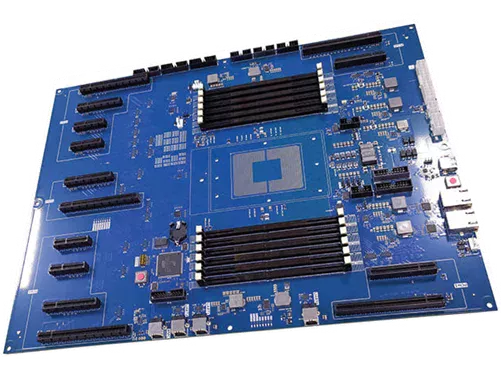

https://www.wwpcb.com/wp-content/uploads/2024/07/image_2022-04-19_16-.webp
Анализ целостности питания и целостности сигнала
80% времени пользователи проводят в социальных сетях со своих мобильных устройств.
Генерация Gerber и доработка обратной связи
65% торговых представителей выполнили свои квоты путем принятия.
Окончательная проверка
Мы предоставляем брокерам первоклассные услуги по разработке мобильных приложений.

Проектирование и Размещение Печатной Платы

  • Услуги по проектированию печатных плат, включая многослойные жесткие, гибкие печатные платы, жестко-гибкие печатные платы, печатные платы объединительной платы
  • Быстро и точно выполните сложную и плотную компоновку печатной платы.
  • Расширенная упаковка компонентов и создание библиотек, включая упаковку BGA и QFN.
  • Высокоскоростная конструкция печатной платы, включая дифференциальную пару, согласование длины и т. д.
    Конструкция высокочастотной радиочастотной/микроволновой печатной платы
  • Низкоуровневая аналоговая конструкция печатной платы
  • Конструкция со сверхнизким уровнем электромагнитных помех для приложений МРТ
  • Конструкция памяти DDR2, DDR3, DDR4
  • Печатная конструкция антенны
  • Проектирование схемы высокой мощности
  • Тепловое/энергетическое моделирование
  • Анализ целостности питания и целостности сигнала
  • Опыт работы в области ключевой и чувствительной маршрутизации сигналов в аналоговых и цифровых (смешанных) цепях.
  • Услуги по обратному инжинирингу печатных плат
  • Услуги по перепроектированию для исправления дефектов или оптимизации существующих конструкций печатных плат для снижения затрат
  • Обновите устаревшие компоненты до новейших технологий с помощью широко доступных компонентов SMT.

Вывод Платы и Прототип Прототипа

  • Изготовление чертежей
  • сборочный чертеж
  • Данные Гебера
  • Данные бурения
  • файл спецификации
  • База данных проектирования
  • Индивидуальный выходной файл
  • Прототип печатной платы
  • Тестирование и проверка материнской платы
  • Прототипирование печатной платы
  • Услуги по электрическим и функциональным испытаниям, включая испытание мощности, испытание сигнала, испытание на шум и т. д.
  • Отладка и модификация печатной платы
  • Расчет импеданса печатной платы, проектирование сборки, контроль качества, проверка процесса и электромагнитной совместимости бесплатно
  • Окончательная интеграция продукта
  • Руководство пользователя оборудования
  • Послепроизводственный этап
https://www.wwpcb.com/wp-content/uploads/2024/07/22-1-1-1.jpg

// УСЛУГИ ПО ПРОЕКТИРОВАНИЮ ПЕЧАТНЫХ ПЛАТВозможности проектирования печатных плат

Максимальное количество слоев печатной платы: 64 слоя.
Максимальное количество PIN-кодов: 110000+
Максимальное количество подключений: 78000+
Минимальная ширина линии: 2 мил
Минимальный межстрочный интервал: 2 мил.
Минимальное сквозное отверстие: 6 мил (лазерное отверстие 4 мил)
Максимальное количество BGA: 120+
Минимальное расстояние между контактами BGA: 0,3 мм.
Максимальное количество PIN-кодов BGA: 8371.
Сигнал максимальной скорости: 112G-PAM4

Библиотека печатных плат и посадочные места
1. Библиотеки печатных плат, накопленные за 10 лет.
2. Система запроса данных в базе данных, автоматическое сопоставление 95% спецификации.
3. Все проверено посредством массового производства.
4. Инструменты EDA
5. Контрольный список построения базы данных
6. Спецификация IPC7351
Совместимость программного обеспечения
1. Импорт и экспорт списка соединений
2. Взаимное преобразование библиотек печатных плат для различного программного обеспечения EDA.
3. Услуга создания библиотеки индивидуального проекта.
4. Создание пользовательских обозначений схемы.
5. Настройка и поддержка эксклюзивных библиотек для клиентов.
Анализ целостности сигнала
1. PCI, схема топологии с несколькими нагрузками на локальной шине.
2. Конструкция памяти (DDR1/2/3/4)
Дизайн SERDES (PCIE, SATA, XAUI...)
3. RapidIO 10G BASE-KR, SFI, XFI, CEI-6G, CEI-28G...)
4. Конструкция высокоскоростной объединительной платы (CPCI, ATCA, VPX...)
Проектные команды
1. Сервер и промышленное управление
2. Оборудование связи
3. Потребитель
4. Безопасность
5. Мониторинг
6. Продукты Интернета вещей
7. Автомобильная электроника

Что такое проектирование печатной платы?

Проект компоновки печатной платы — очень важный элемент, который следует учитывать при проектировании электронных продуктов.

Во многих случаях за проектирование электронной схемы отвечает инженер-конструктор.

Разработчик топологии печатной платы несет ответственность за разработку компоновки и дизайна печатной платы на основе данной схемы.

https://www.wwpcb.com/wp-content/uploads/2024/07/100.jpg

Разводка и проектирование печатной платы — это особый навык, требующий знания базового программного обеспечения.

Тип программного обеспечения, о котором вам следует знать, включает в себя систему САПР и различные методы.

Стандарты, которые вы будете использовать, обеспечат успешный перенос платы на печатную плату.

Это также обеспечит успех в процессе производства печатной платы в производственной среде.

Для успешного изготовления печатной платы у вас должны быть рекомендации, которым вы будете следовать в процессе.

Есть специалисты, имеющие опыт работы с системой и способные спроектировать макет без руководства.

Когда дело доходит до процесса проектирования печатной платы, можно использовать различное программное обеспечение.

Важно выбрать программное обеспечение, которое предпочитают использовать многие люди в индустрии дизайна.

Помните, что это важный фактор, который следует учитывать при групповом проектировании, поскольку программное обеспечение повысит навыки инженеров.

https://www.wwpcb.com/wp-content/uploads/2024/07/30.jpg

Программное обеспечение для компоновки и проектирования печатных плат, которое используют многие люди, включает Xpedition, PADS, Altium и Cadence Allegro.

Программное обеспечение подходит для проектирования разводок печатных плат, но некоторые из них справляются со своей задачей лучше, чем другие.

Программы, которые вы будете использовать, варьируются от простых продуктов до очень сложных продуктов.

Существует довольно много конструкций печатных плат, которые вы можете выбирать в зависимости от применения.

Продолжайте читать и узнайте больше о наиболее распространенных типах конструкций печатных плат, которые вы можете использовать.

1. Конструкция гибкой печатной платы

Гибкая печатная плата — это тип печатной платы, которая может сгибаться под разными углами.

Материал, который вы будете использовать при изготовлении гибкой печатной платы, должен иметь возможность сгибаться под разными углами.

https://www.wwpcb.com/wp-content/uploads/2024/07/31.jpg

Основными материалами в конструкции гибкой печатной платы являются медь и гибкие материалы подложки, соединенные вместе с помощью давления, тепла и клея.

Подложкой, которую используют многие производители, является полиимид, который представляет собой гибкий и прочный термореактивный полимер.

Примерами полиимидов, которые можно использовать, являются Kapton, Apical, VTEC PI, UPILEX, Kaptrex и Norton TH.

Таким образом, это рисунок из различных проводников на гибкой изолирующей пленке.

2. Жесткая гибкая конструкция печатной платы

Как следует из названия, это печатная плата с жесткой и гибкой схемами, работающими вместе.

Жестко-гибкая конструкция важна, поскольку она обладает преимуществами жестких и гибких цепей.

Жесткая схема содержит большую часть компонентов печатной платы, а гибкая область выполняет роль соединений.

https://www.wwpcb.com/wp-content/uploads/2024/07/32.jpg

Гибкая область предназначена для экономии веса и места и является компонентом портативных устройств, таких как сотовые телефоны.

Это также помогает снизить сложность упаковки, поскольку устраняет необходимость прокладки межсоединений.

3. Многослойная конструкция печатной платы.

Многослойная печатная плата — это конструкция печатной платы, имеющая три или более слоев.

Он имеет более трех слоев проводников, которые вы найдете в центре материала.

Это важный компонент печатных плат в аэрокосмической отрасли и оборудования с критическими уровнями перекрестных помех.

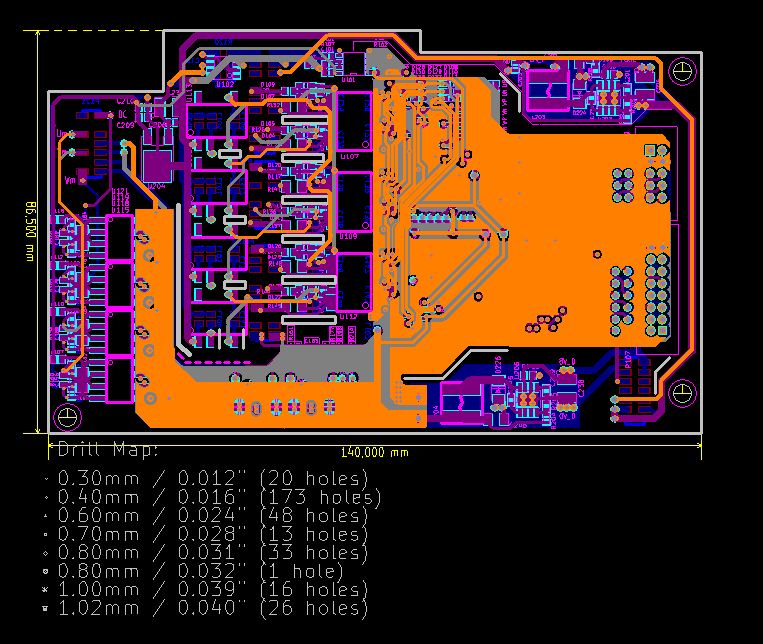

https://www.wwpcb.com/wp-content/uploads/2024/07/33-1-1.jpg

Вы также можете найти его в таких приложениях, как компьютеры, хранилища данных, файловые серверы, передатчики и ретрансляторы сотовых телефонов.

Другие области применения включают оборудование для анализа погоды, атомные ускорители, оборудование для космического зонда и систему управления пожарной сигнализацией.

Преимущества его использования включают меньший размер, высокую плотность сборки, повышение гибкости, простоту установки и уменьшение количества межсоединений.

4. Высокоскоростная конструкция печатной платы

Высокоскоростная печатная плата — это печатная плата любого типа, которая предполагает прерывание сигналов оборудования.

Прерывание сигналов обусловлено физическими характеристиками печатной платы, такими как упаковка, компоновка и соединения.

https://www.wwpcb.com/wp-content/uploads/2024/07/34-1.jpg

Каждый раз, когда вы начинаете проектирование плат, возникают такие проблемы, как перекрестные помехи, задержки или излучения.

Это один из самых ярких дизайнов из-за того внимания, которое ему уделяется. Вы можете использовать его для разработки платы, где основное внимание уделяется маршрутизации и размещению компонентов.

При работе с высокоскоростными конструкциями важно:

  1. Знайте точное место для нанесения следов
  2. Узнайте, насколько близки следы к сигналам
  • Обратите внимание на точную природу элементов, которые вы будете соединять.

Такие соображения важны для вывода дизайна на новый уровень функциональности.

5. Конструкция печатной платы высокой мощности

Самое важное правило, на которое вам следует обратить внимание, — это знание цепи питания печатной платы.

Мощность и расположение схемы — еще один важный момент, на который следует обратить внимание при проектировании печатных плат высокой мощности.

https://www.wwpcb.com/wp-content/uploads/2024/07/35-1.jpg

Помимо этих факторов, при проектировании печатных плат высокой мощности следует учитывать и другие факторы, в том числе:

  1. Количество мощности, протекающей по цепи
  2. Температура окружающей среды вокруг платы и конструкции
  • Количество воздушного потока вокруг платы и устройства
  1. Материал, который вы будете использовать при изготовлении доски.
  2. Плотность микросхемы на плате

Печатную плату этого типа вы будете использовать в устройствах, требующих использования большой мощности.

Поскольку устройства с каждым днем ​​становятся все меньше и меньше, конструкции печатных плат должны быть устойчивы к высокому энергопотреблению.

6. Дизайн печатной платы HDI

Печатные платы High-Density Interconnect — одна из наиболее быстро развивающихся технологий проектирования печатных плат.

Печатные платы HDI содержат скрытые и/или глухие переходные и микроотверстия, толщина которых меньше диаметра, обычно 0,006 микрометра.

https://www.wwpcb.com/wp-content/uploads/2024/07/36.jpg

Плотность схемы этой платы выше, чем обычная плотность печатных плат.

Платы межсоединений высокой плотности доступны в шести различных типах, включая:

  1. Сквозные отверстия, идущие от одной поверхности к другой поверхности.
  2. Плата как со скрытыми, так и со сквозными переходами.
  • Многослойное межсоединение высокой плотности со сквозными переходами
  1. Пассивные подложки, не имеющие никаких электрических соединений.
  2. Конструкция печатных плат HDI без сердечника с использованием пар слоев.
  3. Альтернативная конструкция печатных плат HDI с использованием пар слоев.

К преимуществам использования печатной платы этого типа относятся:

  1. Это дает возможность разместить больше компонентов на двух сторонах печатной платы.
  2. Наличие нескольких переходных отверстий позволяет производителю размещать более мелкие компоненты очень близко к другим компонентам.
  3. Уменьшение шага и размера компонентов позволяет увеличить количество операций ввода-вывода в геометриях меньших размеров.
  4. Обеспечивает быструю передачу сигналов и значительно снижает задержки при пересечении и потери сигнала.

7. Конструкция светодиодной печатной платы

Печатная плата на светоизлучающих диодах — это новый шаг в технологии светодиодного освещения. Он включает в себя подключение светодиода к печатной плате и чипа, излучающего свет при прохождении электрического тока.

Склеивание чипов возможно за счет использования керамических оснований и теплоотводов.

Выделяемое им тепло очень велико, поэтому охлаждение традиционными способами очень сложно.

Поэтому в печатных платах светодиодов вы найдете металлические сердечники из-за способности выделять тепло.

Самый распространенный кусок металла, который можно найти в печатной плате светодиода, — это алюминий.

https://www.wwpcb.com/wp-content/uploads/2024/07/37.jpg

Алюминиевая печатная плата будет включать тонкий слой диэлектрического материала, способного проводить достаточно тепла.

Он способен проводить и передавать тепло от системы, что делает его лучше, чем традиционные печатные платы.

Вы найдете конструкцию светодиодной печатной платы в различных приложениях благодаря следующим превосходным возможностям:

  1. Это энергоэффективно
  2. Это экономически выгодно, и вы сэкономите много на этом типе дизайна.
  • Конструкция обеспечивает максимальную гибкость при ее использовании.

Приложения, требующие светодиодной печатной платы, включают автомобильные фары, военное освещение, освещение взлетно-посадочных полос аэропортов и уличное освещение.

Другими областями применения являются освещение автодорожных туннелей, фотоэлектрическое или солнечное освещение, фонари и фонарики, сигналы и светофоры.

Вы также можете найти его в освещении больниц, таких как театры или операционные, а также в освещении растений, среди прочего.

8. Конструкция печатной платы RF

Проектирование радиочастотных печатных плат — одно из самых интересных произведений, над которыми работали инженеры.

Вероятно, вы встретите высокочастотные платы в будущих технологических изобретениях, таких как смартфоны, робототехника и датчики.

Высокая сложность конструкции делает ее чрезвычайно трудной для разработки.

В отрасли печатных плат любая печатная плата, работающая на частоте выше 100 МГц, будет рассматриваться как радиочастотная.

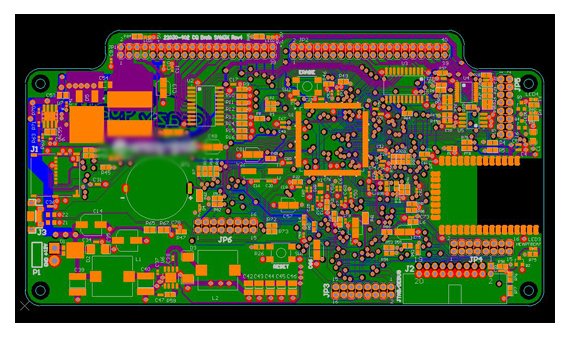

https://www.wwpcb.com/wp-content/uploads/2024/07/38.jpg

Устройства, использующие радиочастотные платы, сложны и могут принимать как аналоговые, так и цифровые сигналы.

Существуют определенные устройства, которые могут поддерживать различные конфигурации из 60 слоев.

9. Проектирование печатной платы высокого напряжения

Конструкция высоковольтной печатной платы широко распространена в различных приложениях, требующих очень высокого напряжения.

При проектировании высоковольтной печатной платы важно иметь достаточно места и подходящие зазоры.

https://www.wwpcb.com/wp-content/uploads/2024/07/39.jpg

Это помогает устранить любые электрические пробои или электрические дуги.

Когда вы планируете создать высоковольтную печатную плату, необходимо учитывать определенные факторы.

При этом учитываются высота над уровнем моря, воздушный зазор, путь утечки, двойная изоляция, усиленная изоляция, основная изоляция, дополнительная изоляция и функциональная изоляция.

Марка изоляционного материала, высота над уровнем моря, окружающая среда и тип печатной платы влияют на путь утечки и воздушный зазор.

10. Конструкция печатной платы усилителя.

Скорее всего, вы встретите конструкции печатных плат усилителей в устройствах, которые воспроизводят звук с помощью низкочастотных и высокочастотных аудиоустройств.

Аспекты проектирования полноценной функциональной аудиосхемы были сложной задачей, поскольку она очень сложна.

https://www.wwpcb.com/wp-content/uploads/2024/07/40.jpg

Поэтому важно иметь конкретный макет, которому вы будете следовать в процессе проектирования.

Факторы, которые следует учитывать при проектировании печатной платы усилителя:

  1. Электропитание и основания для электропитания, где
    трансформеры самые лучшие
  2. Сигналы, в которых вы избежите входящих и исходящих сигналов, поступающих на микросхему и от нее.
  • Интерфейс должен соответствовать схеме конструкции печатной платы конкретного усилителя.
  1. Конденсаторы, через которые будут проходить аудиосигналы
  2. Схемы операционных усилителей, которые помогут инвертировать аудиосигналы для создания простых схем.

11. Конструкция печатной платы с металлическим сердечником

Печатные платы Metalcore или MCPCB — это платы, в которых в качестве основного материала для распределения тепла используется металл.

Недрагоценные металлы являются альтернативой плитам CEM3 или FR4, поскольку они быстрее и лучше рассеивают тепло.

Металлический сердечник будет распространять тепло на другие области с меньшим количеством тепла, такие как металлический сердечник или подложка радиатора.

https://www.wwpcb.com/wp-content/uploads/2024/07/41-1.jpg

Тип металлического материала, который можно использовать при изготовлении печатной платы с металлическим сердечником, будет соответствующим образом различаться.

Наиболее распространенными металлическими материалами являются алюминий, медь или различные смеси металлических сплавов. Опять же, толщина металлического сердечника должна находиться в диапазоне от 30 до 125 мил, даже если толщина варьируется.

Преимущества использования печатной платы с металлическим сердечником заключаются в следующем:

  1. Он имеет возможность интегрировать слои диэлектрического полимера, которые имеют высокую теплопроводность для низкого термического сопротивления.
  2. Он передает тепло в 8–9 раз быстрее по сравнению с другими материалами, такими как FR4.
  • Он также ламинирует обезглавливающее тепло и сохраняет компоненты, генерирующие тепло, прохладными, что повышает производительность и увеличивает срок службы.

// ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)Часто Задаваемые Вопросы
Проектирование и Размещение Печатной Платы

Что такое разводка и дизайн печатной платы?

Проектирование печатной платы — это процесс расположения и соединения электронных компонентов на печатной плате для создания функциональной схемы. Все начинается со схематического изображения, за которым следует размещение стратегически важных компонентов и прокладка проводящих путей. Проектировщики учитывают требования к электрическим характеристикам, технологичности и сборке, применяя правила проектирования и рекомендации DFM/DFA. Этот процесс включает в себя моделирование и тестирование прототипов для обеспечения надежности. Окончательный проект переводится в производственные файлы, например файлы Gerber, для изготовления и сборки печатных плат.

Какие существуют типы конструкций печатных плат?

Конструкции печатных плат бывают различных типов для удовлетворения различных потребностей приложений, включая односторонние, двухсторонние и многослойные печатные платы различного уровня сложности. Специализированные типы включают в себя жесткие печатные платы для обеспечения долговечности, гибкие и жестко-гибкие печатные платы для приложений с ограниченным пространством, высокочастотные печатные платы для использования в радиочастотных и микроволновых диапазонах, печатные платы с алюминиевой основой для превосходного рассеивания тепла, печатные платы HDI для размещения компонентов с высокой плотностью и встроенные платы. Печатные платы для интеграции компонентов в подложку. Каждый тип адаптирован к конкретным требованиям, обеспечивая оптимальную производительность, долговечность и технологичность для широкого спектра электроники.

Каковы профессиональные термины в проектировании печатных плат?

Профессиональные термины в области проектирования печатных плат охватывают различные этапы и элементы: от создания схем и размещения компонентов до технологий производства и сборки. Ключевые термины включают принципиальную схему, файлы Gerber, спецификацию, трассировку, переходное отверстие, контактную площадку, шелкографию, паяльную маску, напильник для сверления, кольцевое кольцо, заливку меди, площадь основания, выбор и размещение, SMT, THT, панельизацию, список цепей, DFM, DRC, импеданс. управление, терморазгрузка, многослойная печатная плата, стекирование, зазор и глухие/скрытые переходные отверстия. Понимание этих терминов имеет решающее значение для эффективного проектирования и производства печатных плат.

Как рассчитывается стоимость проектирования печатной платы?

Стоимость проектирования печатной платы рассчитывается на основе сложности платы, выбора материала, особенностей конструкции, производственных требований, услуг по проектированию и соответствия нормативным требованиям. Такие факторы, как количество слоев, материал подложки, плотность компонентов, функции HDI, контроль импеданса, специальная отделка, сравнение прототипа и серийного производства, время выполнения работ, тестирование, труд, опыт и стандарты соответствия – все это влияет на общую стоимость. Понимание этих элементов помогает при составлении бюджета и оптимизации процесса проектирования для обеспечения экономической эффективности.

В каких отраслях используется проектирование печатных плат?

Проектирование печатных плат является неотъемлемой частью многих отраслей промышленности, включая бытовую электронику, автомобилестроение, телекоммуникации, медицинское оборудование, промышленную автоматизацию, аэрокосмическую и оборонную промышленность, вычислительную технику, энергетику, а также контрольно-измерительные приборы и измерения. Каждая отрасль полагается на технологию печатных плат для разработки сложных, надежных и эффективных электронных продуктов и систем. Универсальность и критический характер печатных плат делают их незаменимыми в широком спектре приложений, стимулируя инновации и функциональность в современных технологиях.

Как выбрать производителя программного обеспечения для проектирования печатных плат?

При выборе поставщика услуг по проектированию печатных плат учитывайте такие факторы, как его опыт, возможности проектирования, стандарты качества, технологическая инфраструктура, время выполнения работ, стоимость, поддержка клиентов, репутация, географическое положение и масштабируемость. Тщательная оценка этих аспектов поможет вам выбрать поставщика, который сможет предоставить высококачественные, надежные и экономичные решения по проектированию печатных плат, адаптированные к вашим конкретным потребностям.

Как выбрать производителя программного обеспечения для проектирования печатных плат?

Выбор производителя программного обеспечения для проектирования печатных плат включает в себя оценку функциональности и возможностей, простоты использования, совместимости и интеграции, производительности и надежности, поддержки и сообщества, стоимости и лицензирования, масштабируемости, репутации и обзоров, отраслевых требований, а также вариантов тестирования и оценки. Тщательное рассмотрение этих факторов поможет вам выбрать программное обеспечение, которое расширяет ваши возможности проектирования, соответствует вашему бюджету и поддерживает ваши долгосрочные потребности.

Какое программное обеспечение для проектирования используется для проектирования печатных плат?
Выбор программного обеспечения для проектирования печатных плат зависит от таких факторов, как сложность вашего проекта, бюджет и требуемые конкретные функции. Такие инструменты, как Altium Designer и OrCAD, подходят для высокопроизводительных и сложных проектов, а KiCad и Eagle популярны благодаря своей доступности и гибкости. Для быстрых веб-решений EasyEDA и CircuitMaker предлагают удобные варианты. У каждого программного обеспечения есть свои сильные стороны, поэтому важно оценивать их с учетом ваших потребностей в проектировании и рабочего процесса.
Каковы правила проектирования разводки печатных плат?

Эффективное проектирование печатной платы требует соблюдения правил проектирования, принципов целостности сигнала, методов распределения питания, управления температурным режимом и рекомендаций по технологичности. Правильное размещение компонентов, расположение слоев и вопросы тестирования имеют решающее значение для создания надежных и функциональных печатных плат. Соблюдение этих правил помогает гарантировать, что окончательная конструкция печатной платы будет технологична, хорошо работает и соответствует отраслевым стандартам и нормативным требованиям.

Знакомство с процессом проектирования высокоскоростных печатных плат?

Процесс проектирования высокоскоростных печатных плат требует тщательного подхода к решению сложных задач передачи высокочастотных сигналов. Он включает в себя тщательное проектирование схемы, точную разводку печатной платы, анализ целостности сигнала, тепловые и электромагнитные соображения, а также тщательное тестирование. Следуя этим шагам, проектировщики могут создавать печатные платы, которые будут надежно и эффективно работать в высокоскоростных приложениях, обеспечивая оптимальную целостность сигнала и общую производительность системы.

// Напишите нам! Мы здесь, чтобы ответить на ваши вопросы 24/7НУЖНА КОНСУЛЬТАЦИЯ?

// НАШИ ПОСЛЕДНИЕ НОВОСТИПрочтите наши последние новости

Что такое керамическая печатная плата и подложка или печатная плата из оксида алюминия?
Что такое керамическая печатная плата и подложка или печатная плата из оксида алюминия?
Алюминиевая подложка печатной платы и ее характеристики Алюминий является одним из самых экономически эффективных и часто используемых материалов подложек в микроэлектронных приложениях. Эта подложка обладает превосходными электроизоляционными свойствами, механической прочностью, превосходной теплопроводностью, химической стойкостью и размерной стабильностью
Как спроектировать РЧ печатную плату и выбрать материал?
Как спроектировать РЧ печатную плату и выбрать материал?
РЧ печатные платы — это очень сложный, но быстрорастущий сегмент отрасли производства печатных плат. В отрасли печатных плат платы, работающие на частотах выше 100 МГц, классифицируются как РЧ печатные платы. Однако этот стандарт останавливается на 2 ГГц. Кроме того, любая плата, работающая на частотах выше 2 ГГц, называется микроволновой платой. РЧ печатные платы имеют компоненты, которые работают с использованием радиочастот.
Маска для пайки печатной платы
Маска для пайки печатной платы
Паяльная маска для печатных плат является одним из важных компонентов в процессе производства печатных плат. Углубленные знания о паяльной маске помогут инженерам проектировать печатные платы с большей функциональностью и качеством. В этой статье будет рассмотрен состав паяльной маски для печатной платы и важная роль, которую она играет.
