Ключевые выводы
- Распределение частот спутниковой связи и использование методов координируются Международным союзом электросвязи (МСЭ).
- Эффективность использования показывает объем передачи данных, возможный в указанной полосе пропускания.
- Операторы спутниковой связи совместно используют или повторно используют частоту для увеличения пропускной способности без фактического увеличения полосы пропускания излучения.
Спутниковая связь использует полосу частот для услуг обратной и возвращаемой связи.
В инфраструктуре спутниковой беспроводной связи орбита и спектр являются двумя ценными проблемами. Системы спутниковой связи передают данные с использованием частот, присутствующих в электромагнитном спектре, на спутник на орбите (восходящая линия связи). Данные спутника отправляются на наземную станцию (нижнюю линию связи).
Спутниковая связь использует полосу частот для услуг обратной и возвращаемой связи. Распределение спутниковых частот и использование широких полос координируются организацией, называемой Международным союзом электросвязи (МСЭ). МСЭ — это учреждение при кратком рассмотрении, которое предлагает часть электромагнитного излучения для определенных услуг. В этой статье мы рассмотрим вопросы спутниковых частот МСЭ.
Спутниковое покрытие
Мы знаем, что спутниковое покрытие глобально, поскольку оно передает данные по всей длине и широте Земли. В электромагнитном спектре полосы частот выделяются исключительно для спутниковой передачи. Для глобальных глобальных покрытий выделенные для спутниковых частот должны быть одновременно доступны по всему покрытию спутника; Таким образом, спутниковая связь обеспечивает одинаковую услугу независимо от географических положений.

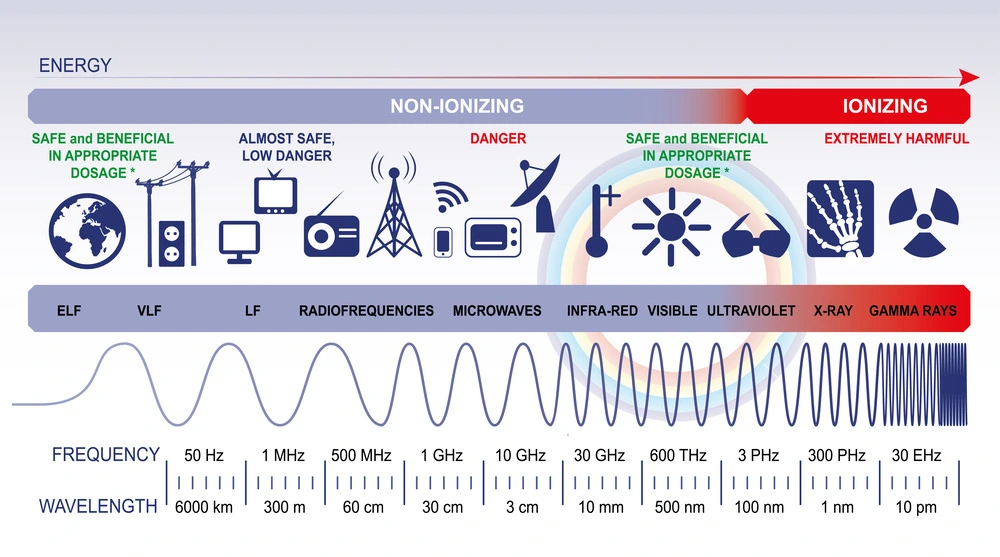

Системы спутниковой связи используют различные диапазоны частотно-электромагнитного излучения в зависимости от рыночных и климатических условий.
Распределение частот спутниковой связи и спектральных полос
Системы спутниковой связи используются не только в телекоммуникациях, но и в астрономии, прогнозировании погоды, метрологических службах и картографии. Зоны частот электромагнитного излучения, выделенные для спутниковой связи. Для спутниковой связи в одинаковой степени используются как более низкие, так и более высокие полосы частот.
МСЭ является глобальным координатором по распределению спутниковых частот, и это отдельные диапазоны диапазонов для спутниковой связи: диапазон L, диапазон S, диапазон C и т. д. д. Некоторые диапазоны частот используются совместно и наземными службами связи.
Приложения спутникового сигнала
|
Spectr strips |
Диапазон частот |
Тип спутниковой связи |
Приложение |
|
L-диапазон |
1,518-1,675 ГГц |
MSS (мобильная спутниковая связь) |
Гражданские службы мобильной связи и системы глобальной связи (GPS) Пример: Инмарсат использует этот диапазон для связи в атмосфере, на воде и на суше с помощью метеорологических радаров. |
|
S-диапазон |
1,97 — 2,69 ГГц |
МСС |
Спутниковое телевидение, услуги мобильной широкополосной связи, радиовещания и бортовой связи Пример: Связь между IS.S и космическим челноком. |
|
Диапазон C |
3,4 ГГц — 7,025 ГГц |
ФСС (фиксированная спутниковая служба) |
Услуги передачи данных, необработанные спутниковые каналы и сеть спутникового телевидения Этот пример: спутниковая связь Telstar использует каналы для управления транспортом. |
|
Группа X |
7,25 — 8,44 ГГц |
ФСС |
Военные службы, импульсный радар, синтетический оперативный радар, радар непрерывного преобразования, мониторинг погоды, управление движением, управление морским движением, оборонное наблюдение и определение скорости. |
|
Ку-диапазон |
10,7 — 14,5 ГГц |
FSS, BSS (широкополосная спутниковая связь) |
Услуги передачи данных по стационарному спутниковому телевидению |
|
Ка-Бэнд |
17,3 — 30 ГГц |
ФСС, БСС |
Мобильные и стационарные услуги двусторонней широкополосной связи, стационарное спутниковое телевидение, радары ближнего наблюдения в военных целях |
|
Диапазон Q/V |
37,5 — 51,4 ГГц |
МСС, БСС |
Высокоскоростные широкополосные услуги (фиксированные и мобильные) и связь во время полета |
Эффективность использования спутникового телевидения
Обеспечивая надежный доступ к полосам спутниковой связи, мы можем увеличить дальность спутниковой связи. Однако частотные характеристики, связанные со спутником, не могут быть изменены после его создания и запуска. Важно повысить эффективность использования спутниковой связи для данного распределения.
Как правило, эффективность учитывает объем передачи данных, возможный в режиме полосы пропускания. Поскольку спутниковая связь выделена фиксированными полосами частот для восходящей линии связи, важно повысить эффективность связи, чтобы максимизировать пропускную способность.
Методы повышения эффективности использования спутникового излучения
- Увеличьте пропускную способность с помощью транспондеров.
- Достигните более высокой эффективности использования благодаря цифровой передаче данных.
- Совместное или повторное использование частоты для увеличения пропускной способности без фактического увеличения полосы пропускания навстречу.
- Повторное использование точечных датчиков спутника для повышения эффективности использования.
- Аренда или договорное использование орбитальной позиции и меры по контролю эффективности использования.
Распределение частоты спутника и разделение каждой полосы, проводимое МСЭ, направлено на обеспечение глобальной доступности спутниковой связи. Каждый оператор может использовать разные методы при использовании выделенной спутниковой полосы для измерения эффективности противодействия. Набор инструментов проектирования и анализа Cadence может помочь вам создать спутниковые системы, использующие электромагнитные полосы частот.
