// СЕРВИС SMT СБОРКИВозможности Сбора Печатных Плат с Поверхностным Монтажем

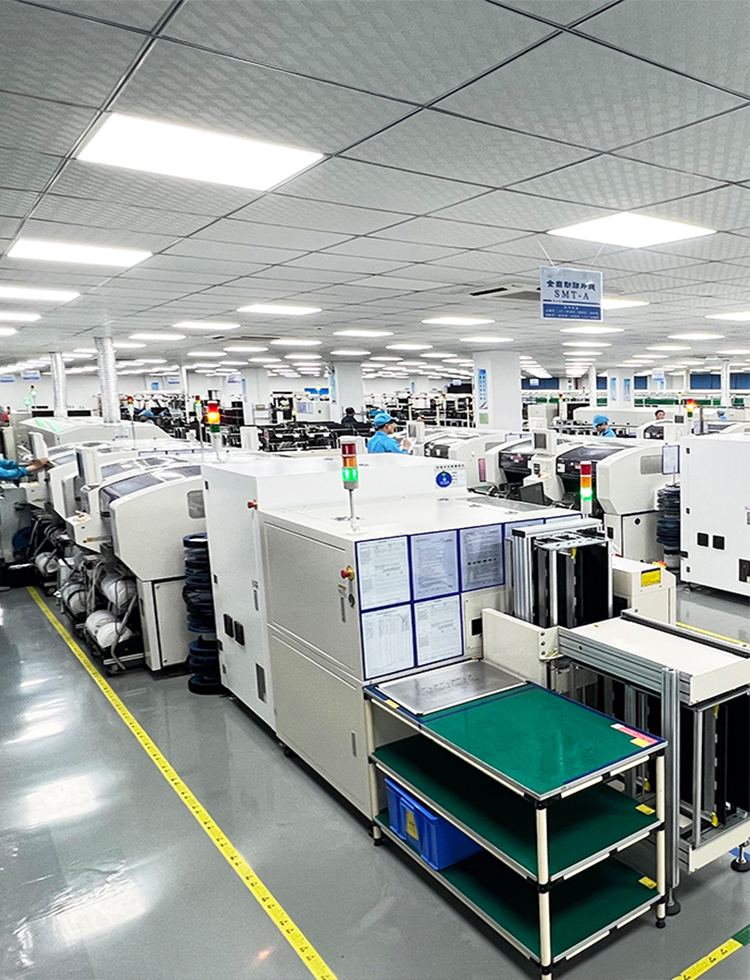

- Современная линия сборки SMT, обеспечивающая надежные платы.
- Компоненты, готовые к производству, которые улучшают время выполнения.
- Сборка односторонних и двусторонних SMT плат следующих типов:
- Шариковая матричная решетка (BGA)
- Ультратонкая шариковая матричная решетка (uBGA)
- Плоский корпус без выводов (QFN)
- Четырехугольный плоский корпус (QFP)
- Интегральная схема малого контура (SOIC)
- Корпус с пластмассовыми выводами (PLCC)
- Корпус на корпусе (PoP)
- Малые чип-пакеты (шаг 0,2 мм)
Наши строгие протоколы тестирования для поверхностного монтажа включают:
- Автоматизированный оптический осмотр
- Рентгеновское тестирование
- В схемное тестирование
- Функциональное тестирование
Таким образом, мы обеспечиваем высокий уровень точности даже при высокоплотной сборке печатных плат с поверхностным монтажем (SMT).
//КОНТРАКТНОЕ ПРОИЗВОДСТВО ЭЛЕКТРОННЫХ ИЗДЕЛИЙИзготовление Печатных Плат И Сборка Печатных Плат
Мы стремимся производить продукцию высочайшего качества, независимо от того, требуется ли вам мелкосерийное или крупносерийное производство SMT PCB. Благодаря нашему обширному опыту и инициативам по непрерывному совершенствованию мы обеспечиваем превосходство в каждом проекте. Технология поверхностного монтажа (SMT) является ведущим и гибким процессом сборки, используемым для производства современных, быстрых и эффективных потребительских электронных устройств, телекоммуникационного оборудования, медицинских приборов и систем промышленного управления. По мере того как миниатюризация становится все более важной, значимость технологии SMT продолжает расти. Наши услуги по сборке печатных плат с поверхностным монтажем гарантируют оптимальную производительность и экономичность, используя устройства поверхностного монтажа (SMD), чтобы соответствовать отраслевым стандартам и превосходить ожидания клиентов.
модуль связи SMT патч
Игровая видеокарта в сборе SMT
Коммуникационный модуль SMT в сборе
Сборка печатной платы промышленного контроля SMT
Гибридная печатная плата mmWave
Сборка печатной платы чувствительного устройства mmWave
Сборка печатной платы РФ для военного применения
Сборка печатной платы базовой станции RRU3908
Основная материнская плата SMT PCB в сборе
// УСЛУГИ ПО СБОРКЕ SMT ПЕЧАТНЫХ ПЛАТЕдиный центр для высокоточной сборки SMT Печатных Плат
Мы предоставляем комплексные услуги по SMT сборке печатных плат для передовых и точных компонентов.
Изучите краткую информацию о наших услугах по технологии поверхностного монтажа печатных плат:
Изучите краткую информацию о наших услугах по технологии поверхностного монтажа печатных плат:
Трафарет для SMT печатных плат
Мы используем передовое оборудование для изготовления трафаретов и установки компонентов при сборке плат. Мы отдаем предпочтение материалам, которые могут выдерживать жесткие рабочие условия без ошибок. Благодаря высококачественным трафаретам мы можем снизить количество ошибок, обеспечить оптимальную производительность и соответствие требованиям пайки. Наша команда экспертов может предоставить ценные рекомендации по выбору наиболее подходящего трафарета для ваших печатных плат, учитывая такие факторы, как компактность и эффективное размещение компонентов. Мы стремимся предоставлять высококачественные результаты и оказывать наилучшие услуги нашим клиентам.
SMT пайка
С помощью наших специальных технологий и оборудования мы выполняем SMT пайку в процессе сборки печатных плат. Мы гарантируем, что все компоненты, установленные во время процесса пайки, не повреждены, а качество пайки на высоком уровне. Часто неисправности оборудования происходят из-за низкокачественной пайки. Мы выполняем пайку высокого качества, чтобы оптимизировать процесс сборки печатных плат, улучшить общую надежность оборудования и придерживаться самых высоких стандартов качества. У нас есть опыт во всех техниках пайки SMD, таких как пайка вручную, пайка горячим воздухом и пайка на горячей плите.
Пайка методом оплавления
Мы также предлагаем варианты пайки методом оплавления для вашей платы по мере завершения процесса сборки. Получите правильный профиль оплавления для создания допустимых паяных соединений без повреждения деталей или сборки. Для процесса пайки методом оплавления мы выбираем подходящие машины, приемлемый профиль оплавления, проектируем расположение компонентов на печатной плате, хорошо спроектированные трафареты, качественные печатные платы, компоненты и паяльную пасту, а также повторяемое размещение компонентов поверхностного монтажа. Мы даже получаем профиль сборки для бессвинцовой пайки, не повреждая компоненты при максимальной температуре.
Обработка сборки с тонким шагом
Получите профессиональные и сложные сборки печатных плат высокой плотности с большим количеством компонентов, расположенных очень близко друг к другу, что позволяет нам расширять пределы допуска. Даже для самых мелких и миниатюрных компонентов, где требуются меньшие площадки, мы выбираем подходящее оборудование и точно размещаем компоненты. Мы также проводим рентгеновский контроль, если вы используете компоненты без выводов и на основе решетчатого массива. Наша команда по проектированию и поставщикам плат тесно сотрудничает для проектирования и обработки печатных плат с тонким шагом.
Продвинутое производство SMT печатных плат
Мы гордимся нашими передовыми линиями производства и сборки SMT печатных плат, которые способны производить сложные сборки. Наши знания охватывают продукты с высокими тепловыми требованиями, высоким коэффициентом смешивания и миниатюрными сборками. Наш процесс оптимизирован с использованием рентгеновского аппарата, машины AOI и оборудования для монтажа SMT.
BGA повторное нанесение шариков и доработка
Мы гордимся нашей способностью предоставлять первоклассные услуги по доработке и повторному нанесению шариков BGA. Мы понимаем важность поддержания производительности и эффективности печатных плат SMT, поэтому подходим к каждому ремонту комплексно и ориентированно на решение. Наша команда способна предоставлять широкий спектр услуг, включая повторное нанесение шариков, ремонт площадок и дорожек, модификацию площадок BGA, ремонт и замену. Мы стремимся преодолевать любые возникающие проблемы с производительностью и обеспечивать контроль всех дефектов. Благодаря нашему тщательному и скрупулезному подходу к доработке BGA любые несоответствия могут быть решены эффективно и результативно.
01Возможности сборки печатной платы SMT
| Juki JX-100 SMT Pick & Place Machine | |
|---|---|
| Технические характеристики | 6 головок с лазерным выравниванием, 14 400 компонентов в час, малый чип 8 мм или меньше Количество точек установки на программу: 2000 |
| Размеры применимых компонентов | Высота: мин: 0.3 мм, макс: 6 мм Размер: мин: 0.75 x 0.5 мм, макс: 33.5 мм кв Шаг выводов: 15 мил |
| Размеры применимых печатных плат | мин: X 50 мм x Y 30 мм макс: X 330 мм x Y 250 мм толщина: мин: 0.4 мм, макс: 4 мм |
| Zevatech FS-750 SMT Pick & Place Machine | |
|---|---|
| Технические характеристики | 3 головки с лазерным выравниванием, 8000 компонентов в час, малый чип 8 мм или меньше Количество точек установки на программу: 2000 |
| Размеры применимых компонентов | Высота: мин: 0.3 мм, макс: 6 мм Размер: мин: 1.0 x 0.5 мм, макс: 23.5 мм кв Шаг выводов: 15 мил |
| Размеры применимых печатных плат | мин: X 50 мм x Y 30 мм макс: X 330 мм x Y 250 мм толщина: мин: 0.4 мм, макс: 4 мм |
| Zevatech PM-570 SMT Pick & Place Machine | |
|---|---|
| Технические характеристики | Одна головка с лазерным выравниванием, 3870 компонентов в час, макс. рейтинг Количество точек установки на программу: 2000 |
| Размеры применимых компонентов | Высота: макс. 6 мм Размер: мин: 1.0 x 0.5 мм, макс: 33.5 мм кв Шаг выводов: 15 мил |
| Размеры применимых печатных плат | мин: X 30 мм x Y 30 мм макс: X 406 мм x Y 330 мм толщина: мин: 0.6 мм, макс: 2.5 мм |
02Услуги по сборке печатных плат SMT для различных отраслей промышленности
По мере того, как технология поверхностного монтажа набирала обороты, ее использование во многих отраслях постоянно росло. Доля рынка SMT-услуг растет с каждым днем.
Некоторые из отраслей, которые используют SMT PCBA:
- Аэрокосмическая промышленность
- Бытовая электроника
- Защита
- Светодиодные компоненты
- Медицина и здравоохранение
- Транспортная и автомобильная электроника
- Телекоммуникации и мобильная связь
Мы способны выполнить все необходимые типы и размеры печатных плат: от базовой и традиционной сборки печатных плат со сквозными отверстиями до стандартной сборки печатных плат для поверхностного монтажа и сборки BGA со сверхмалым шагом. Мы специализируемся на предоставлении услуг по производству печатных плат SMT от небольших до средних/больших объемов производства. Мы также способны выполнять одностороннюю и двустороннюю установку SMT всех типов компонентов. Мы можем выполнить пайку волновой пайкой, используя современное оборудование.
Наши возможности сборки SMT включают в себя:
- Полная сборочная линия SMT
- Односторонняя и двусторонняя сборка
- Сборка мелкосерийного и крупносерийного производства
- Зона, контролируемая ESD
Мы также предлагаем самые маленькие и компактные компоненты, способные удовлетворить разнообразные потребности клиентов, включая:
- Наименьшие компоненты 01005, 0201, 0402
- Соберите детали с мелким шагом 0,25 мм.
- Безвыводные компоненты, BGA, µBGA, LGA, упаковка в упаковке и т. д.
03Преимущества сборки SMT
Сборка по технологии поверхностного монтажа (SMT) имеет ряд преимуществ по сравнению с традиционной технологией сквозного монтажа. Вот некоторые из основных преимуществ сборки SMT:
1. Экономия места
Компоненты SMT намного меньше, чем компоненты сквозного монтажа, что позволяет использовать более плотную схему и меньшие по размеру печатные платы.
2. Быстрая сборка
Компоненты SMT можно разместить на печатной плате гораздо быстрее, чем компоненты сквозного монтажа, поскольку их можно размещать и паять с использованием автоматизированного оборудования.
3. Более низкая стоимость
Сборка SMT, как правило, дешевле, чем сборка через отверстие, поскольку требует меньше ручного труда и ее легче автоматизировать.
4. Более высокая надежность
SMT-компоненты менее подвержены механическим нагрузкам и вибрации, поскольку монтируются непосредственно на поверхность печатной платы.
5. Меньшая занимаемая площадь
Поскольку компоненты SMT намного меньше компонентов со сквозными отверстиями, они занимают меньше места на печатной плате, что позволяет создавать более компактные конструкции.
6. Весовые преимущества
Компоненты SMT легче по весу, чем компоненты со сквозными отверстиями, что может быть важным фактором для приложений, где вес имеет значение, например, в аэрокосмической отрасли или портативных электронных устройствах.
04Возможности тестирования сборок SMT
Мы делаем для себя обязательным проведение визуального контроля, чтобы убедиться в отсутствии отсутствующих или смещенных компонентов, а также проблем с пайкой. Помимо ручных проверок, мы также используем инспекционную машину SMT, чтобы гарантировать тщательность. Если в ходе тщательной проверки мы обнаружим какую-либо неисправность, мы немедленно отправим плату обратно на доработку. После завершения переделки мы снова тестируем платы, чтобы убедиться, что все работает правильно. Мы гордимся нашими строгими мерами контроля качества и проверяем, что каждая доска соответствует нашим высоким стандартам, прежде чем поставлять ее нашим клиентам.
Мы следим за тем, чтобы не было допущено ошибок и что все детали находятся на своих местах, используя машину AOI. По мере внедрения 3D-технологии мы также начали использовать ее вместо 2D-контроля и избегали ложных вызовов. Используя 3D-контроль, мы добиваемся точных измерений для более стабильного процесса контроля.
Различные услуги по тестированию во время сборки SMT
Автоматизированный оптический контроль
Для предварительной и последующей пайки для определения наличия, размещения и качества пайки компонентов.
После размещения компонентов мы проводим автоматический оптический контроль, чтобы убедиться, что все компоненты установлены в правильном месте. Мы используем оборудование AOI для проверки размещения, ориентации и полярности компонентов.
Мы также выполняем AOI после оплавления, чтобы убедиться в отсутствии ошибок, а затем проводим рентгеновский контроль для проверки процесса.
После размещения компонентов мы проводим автоматический оптический контроль, чтобы убедиться, что все компоненты установлены в правильном месте. Мы используем оборудование AOI для проверки размещения, ориентации и полярности компонентов.
Мы также выполняем AOI после оплавления, чтобы убедиться в отсутствии ошибок, а затем проводим рентгеновский контроль для проверки процесса.
Рентгеновское тестирование
Мы проводим этот тест, чтобы проверить безвыводные компоненты с помощью рентгеновского изображения их и паяных соединений, чтобы убедиться, что все работает должным образом.
Внутрисхемное тестирование
Благодаря этому мы выявляем любые сбои в суставах и выполняем это с помощью гвоздевых испытаний.
Функциональное тестирование
Мы делаем это, чтобы убедиться, что печатные платы будут работать продуктивно и в соответствии с требованиями после сборки SMT. С помощью тестирования мы гарантируем качество поставляемого ассортимента печатных плат SMT.
// УСЛУГА БЫСТРОЙ СБОРКИ SMT WWPCBПочему работать с нами для SMT сборки?
Строгий контроль качества
Наш процесс сборки SMT строго соответствует высоким стандартам и соответствует стандартам ISO9001, IPC и UL. Мы применяем несколько методов тестирования и проверки, чтобы гарантировать высокое качество каждой печатной платы, включая AOI, рентгеновское тестирование, функциональное тестирование и т. д.
Быстрое время выполнения
Используя наше современное оборудование, мы обеспечиваем доставку PCBA в установленные сроки. Наши линии сборки SMT обладают высокой производительностью и гибкостью, что позволяет нам эффективно выполнять все запросы наших клиентов.
Конкурентные цены
Внутреннее производство позволяет нам контролировать качество и затраты. Кроме того, у нас есть надежные поставщики, которые предлагают качественные материалы по более низким ценам. Поэтому мы можем предложить клиентам более конкурентоспособные цены, сохраняя при этом качество.
Отличное обслуживание клиентов
Мы не только предоставляем услуги по сборке печатных плат, но и, что более важно, являемся вашим надежным партнером, который может предоставить услуги на протяжении всего жизненного цикла. Наша профессиональная служба поддержки предлагает круглосуточное онлайн-обслуживание, чтобы гарантировать, что все ваши вопросы будут удовлетворительно решены. Быстрый 24-часовой ответ, чтобы предоставить вам индивидуальное консультирование на этапе предпродажной, продажной и послепродажной поддержки, ответив на любые сложные вопросы.
Минимальные побочные эффекты
Повышая эффективность производства, мы стремимся снизить побочные эффекты, которые могут иметь серьезные негативные последствия для бизнеса, особенно при работе с большими партиями, где влияние может быть значительным. Мы гордимся безупречной и точной работой наших сборок поверхностного монтажа. Наша команда привержена постоянному улучшению эффективности процессов производства печатных плат.
Снижение ошибок
Используя автоматизированную технологию поверхностного монтажа (SMT) для сборки компонентов, мы ускоряем производственный процесс и минимизируем вероятность ошибок в ходе производства. Мы имеем опыт в создании сборок SMT, которые, несмотря на свои небольшие размеры, работают очень плавно и интегрируют многочисленные компоненты. Таким образом, мы стали экспертами в области облегченной и портативной электроники.
// ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)Часто Задаваемые Вопросы
Сборка SMT Печатных Плат
Что такое сборка SMT печатных плат?
Сборка SMT (технология поверхностного монтажа) печатных плат включает установку электронных компонентов непосредственно на поверхность печатной платы, а не через отверстия. Компоненты размещаются автоматизированными машинами и припаиваются с помощью печи для оплавления. Этот метод позволяет достичь более высокой плотности компонентов, улучшенной производительности и автоматизации, что делает его подходящим для компактных и эффективных конструкций в различных отраслях промышленности. SMT широко используется за свою скорость, точность и способность поддерживать сложные электронные сборки.
Какие преимущества сборки SMT печатных плат?
Процесс SMT снижает производственные затраты и эффективно использует пространство печатной платы. Благодаря эффективному использованию SMT мы можем создавать высоко сложные электронные схемы на миниатюрных и небольших сборках, полагаясь на автоматизацию. В основном, SMT обеспечивает следующие преимущества:
- Меньший размер печатной платы
- Более высокая плотность компонентов
- Меньше отверстий для сверления
- Более низкая стоимость
- Более быстрое время производства
- Надежность, так как образование паяных соединений более надежно
- Стабильность и высокая производительность даже в условиях вибрации
Какие существуют типы сборки SMT печатных плат?
Типы сборки SMT включают:
- Массив шариковых выводов (BGA)
- Ультратонкий массив шариковых выводов (uBGA)
- Малая интегральная схема в корпусе (SOIC)
- Пластмассовый корпус с выводами по краям (PLCC)
- Малые корпусные пакеты (SOP)
- Четырехугольный плоский корпус (QFP)
- Четырехугольный плоский корпус без выводов (QFN)
- Корпус на корпусе (PoP)
Где наиболее часто используются сборки SMT печатных плат?
В потребительских электронных устройствах, таких как планшеты и мобильные телефоны, существует необходимость компактного размещения компонентов на печатных платах. Здесь SMT может быть эффективно использован для наилучшего и оптимального использования доступного пространства. Этот процесс также позволяет создавать легкие продукты, так как нет необходимости в дополнительной проводке и пайке.
Почему стоит выбрать WWPCB для сборки SMT печатных плат?
Выбор WWPCB для сборки SMT печатных плат предлагает такие преимущества, как обширный опыт, передовые технологии и строгий контроль качества. Мы предоставляем индивидуальные решения, быстрое выполнение заказов и надежную поддержку клиентов, обеспечивая высокое качество и надежные результаты для ваших проектов по сборке электроники.
В чём разница между SMT и сквозной технологией?
SMT (поверхностный монтаж) и сквозная технология в первую очередь различаются методами монтажа и процессами сборки. SMT включает установку компонентов непосредственно на поверхность печатной платы и предпочитается за высокую плотность компонентов, компактный дизайн и эффективность в массовом производстве. Сквозная технология, с другой стороны, требует, чтобы компоненты проходили через отверстия в печатной плате и ценится за прочные механические соединения и пригодность для более простых конструкций или прототипов. SMT обычно предлагает более быструю сборку и большую гибкость дизайна, в то время как сквозная технология обеспечивает надёжную механическую поддержку и лучше подходит для приложений с значительными физическими нагрузками.
Какие различия между SMT и технологией монтажа в отверстия?
Вы следуете ручным или автоматизированным технологиям SMT?
Текущая тенденция — автоматизация. Мы следуем этому направлению. Большинство SMT-компонентов на ваших печатных платах будут собираться с помощью автоматизированного оборудования для установки и пайки.
Каковы этапы процесса сборки SMT PCB?
Какие компоненты SMT не подходят для процесса?
Несмотря на то, что мы полагаемся на автоматизированные процессы сборки, некоторые компоненты не могут быть установлены.
Компоненты, которые слишком легкие
Те, которые имеют слишком высокую тепловую чувствительность
Отсутствие надежных паяных соединений
Поврежденные компоненты
Что необходимо получить перед началом процесса сборки SMT печатных плат?
Для начала процесса SMT нам необходимы компоненты и необработанные платы для подготовки их к производству. Эти элементы будут проверены инспекционными командами вашего контрактного производителя (CM), чтобы избежать ошибок.
